ТОЛЩИНОМЕР УЛЬТРАЗВУКОВОЙ NOVOTEST УТ-1
Назначение ультразвукового толщиномера NOVOTEST УТ-1
|
|
Толщиномер ультразвуковой NOVOTEST УТ-1 предназначен для оперативного неразрушающего контроля толщины:
- изделий из различных металлов, сплавов и других
материалов при одностороннем доступе в процессе эксплуатации или
изготовления;
- толщины стеклянных, пластиковых, композиционных и других изделий из неметаллических материалов;
-
толщинометрии стенок емкостей, труб, корпусных деталей,
листов, мостовых, транспортных и других конструкций, в том числе с
корродированными поверхностями, изъеденных, с накипью и т.д.
- толщины изделий в процессе их производства и эксплуатации;
- толщины металла при проведении диагностических и экспертных работ
при одностороннем доступе толщиномера к объекту контроля
|
Преимущества толщиномера ультразвукового NOVOTEST УТ-1
- широкий диапазон измеряемых толщин
- удобство и простота проведения измерений толщиномером
- минимальное количество органов управления толщиномером
- автоматический выбор типа используемого датчика толщиномера
- толщиномер позволяет устанавливать скорость ультразвука
- графический индикатор с подсветкой
- компенсация ноля преобразователя толщиномер в процессе работы
- контроль состояния заряда батареи
- толщиномер может использоваться для измерения скорости ультразвука в материале
Особенности ультразвукового толщиномера NOVOTEST УТ-1
- простота в работе и удобство в настройке толщиномера
- толщиномер отображает наличие акустического контакта на графическом индикаторе
- фиксация толщиномером последнего результата измерения при отрыве преобразователя от поверхности
- толщиномер легок, удобен в работе
- толщиномер имеет интуитивно понятные органы управления
Ультразвуковой метод измерения толщины
Толщиномер NOVOTEST УТ-1 работает по принципу измерения времени
распространения ультразвука в изделии. Толщиномер имеет генератор импульсов, который вырабатывает
высокочастотные электрические импульсы, возбуждающие пьезоэлектрический
преобразователь (ПЭП). При этом ПЭП преобразовывает электрические
сигналы в упругие (механические) колебания – ультразвуковые волны. Эти
волны распространяются от поверхности ввода до отражающей (донной)
поверхности и вновь принимаются и преобразовываются в электрический
сигнал при помощи ПЭП толщиномера. При этом прибор вычисляет толщину.
Технические характеристики толщиномера ультразвукового NOVOTEST УТ-1
| Диапазон измеряемых толщин (в зависимости от типа датчика), мм |
0,8 ... 300 |
| Диапазон установки скорости ультразвука, м/с |
1000-9999 |
| Дискретность отсчета на цифровом индикаторе, мм |
0,1 |
| Время установления показаний, с, не более |
2 |
| Основная погрешность измерения, мм |
±(0,001Т+0,1) |
| Габаритные размеры, мм |
120х60х25 |
| Рабочий диапазон температур, ° С |
от -5 до + 40 |
| Питание |
2 элемента питания типа ААА |
| Время непрерывной работы, ч, не менее |
10 |
| Масса электронного блока с батареей, не более, кг |
0,2 |
Комплект поставки ультразвукового толщиномера NOVOTEST УТ-1
- электронный блок толщиномера с преобразователями (количество и
тип по согласования с покупателем, в зависимости от требуемого
диапазона контролируемых толщин),
- 2 аккумулятора с зарядным устройством,
- паспорт, руководство пользователя,
- кабели,
- упаковочная тара.
Дополнительная информация о толщиномере ультразвуковом NOVOTEST УТ-1
Скачать технические характеристики ультразвукового толщиномера NOVOTEST УТ-1

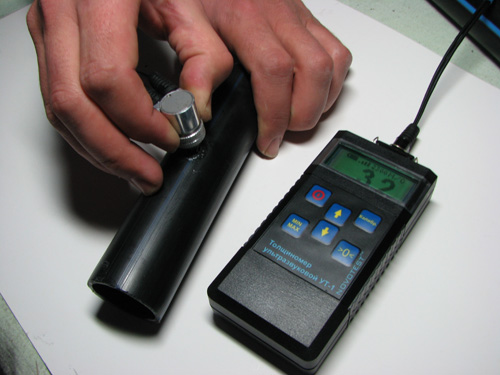

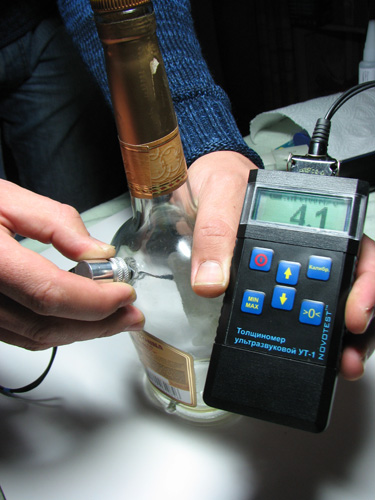

Применение ультразвукового толщиномера NOVOTEST УТ-1
